Запчасти для котла Electrolux Basic X 24 Fi

Фильтр

По популярности По алфавиту По цене

Быстрый просмотр

Electrolux планка (BA11050029)

2 366 ₽/шт

- +

В корзину

Быстрый просмотр

Electrolux уплотнение (GA63115915)

91 ₽/шт

- +

В корзину

Быстрый просмотр

Electrolux тепловая защитная панель (ED15010035)

2 730 ₽/шт

- +

В корзину

Быстрый просмотр

Electrolux планка (BA63619805)

60 ₽/шт

- +

В корзину

Быстрый просмотр

Electrolux прокладка (Ec69915072)

377 ₽/шт

- +

В корзину

Быстрый просмотр

Electrolux стекло (ED63113139)

546 ₽/шт

- +

В корзину

Быстрый просмотр

Electrolux планка Electrolux Basic (BA10050030)

910 ₽/шт

- +

В корзину

Быстрый просмотр

Electrolux винт-саморез 2,9х9,5 (EB69915169)

36 ₽/шт

- +

В корзину

Быстрый просмотр

Electrolux клипса В (PK01010009)

12 ₽/шт

- +

В корзину

Быстрый просмотр

Electrolux саморез 2.9х6.5 (EB69915077)

36 ₽/шт

- +

В корзину

Быстрый просмотр

Electrolux основание Electrolux Basic (Ba11010153)

390 ₽/шт

- +

В корзину

Быстрый просмотр

Electrolux винт 3,9х9,5 (EB69915212)

36 ₽/шт

- +

В корзину

Быстрый просмотр

Electrolux корпус камеры сгорания (BA11010051)

2 366 ₽/шт

- +

В корзину

Быстрый просмотр

Electrolux прессостат вентилятора (AB62818195)

7 629 ₽/шт

- +

В корзину

Быстрый просмотр

Electrolux винт-саморез 3,9х9,5 (EB69915180)

36 ₽/шт

- +

В корзину

Быстрый просмотр

Electrolux переходник (BA11050033)

40 ₽/шт

- +

В корзину

Быстрый просмотр

Electrolux герметичная камера (BA11010218)

4 550 ₽/шт

- +

В корзину

Быстрый просмотр

Electrolux гайка (Eb69915230)

36 ₽/шт

- +

В корзину

Быстрый просмотр

Electrolux трубка (Ed64616985)

160 ₽/шт

- +

В корзину

Быстрый просмотр

Electrolux крепление провода (Ec61715371)

146 ₽/шт

- +

В корзину

1 2 3 4 5

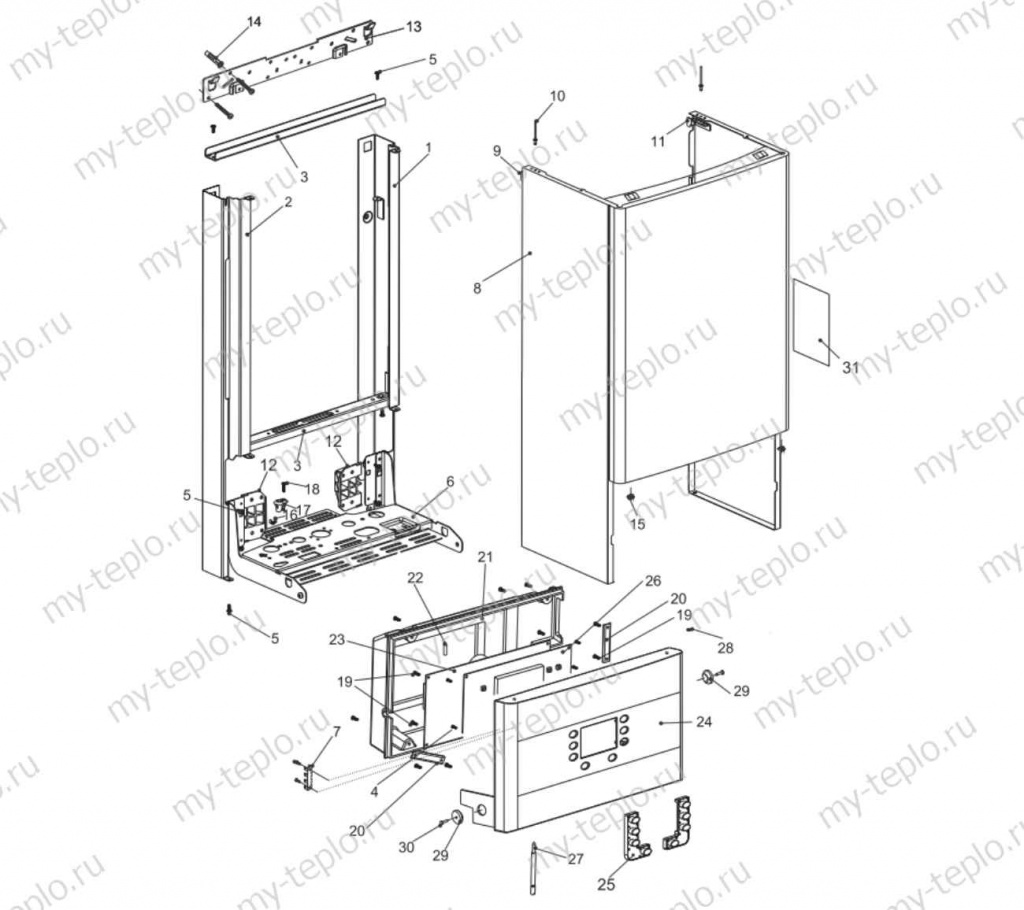

Схема котла Electrolux Basic X 24 Fi

Номер	Название детали	Артикул
1	Правая стойка	Ba11010013
2	Левая стойка	Ba11010014
3	Горизонтальная планка	Ba11010053
4	Винт-саморез 3,5х9,5	Eb69915231
5	Винт-саморез 3,9х9,6	Eb69915079
6	Основание	Ba11010153
7	Разъем заземления	Ea13030001
8	Крышка котла	Ba11010124
9	Левый кронштейн	Ba63611882
10	Винт 3,2х7	Eb69915093
11	Правый кронштейн	Ba63611881
12	Пластиковый кронштейн	Bb10020433
13	Монтажная планка	Ba62811783
14	Крепеж	Ed63612088
15	Гайка	Eb69915230
16	Клемма	Eb69915037
17	Крепление провода	Ec61715371
18	Винт саморез 4,8х25	Eb69915171
19	Винт саморез 3,5х12	Eb69915240
20	Фиксатор	Ba11050024
21	Крышка	Bb12010031
22	Предохранитель 2 А	Ed66018968
23	Плата управления универсальная	Aa10040130
23	Процессор	1310026B
24	Передняя панель	Bb12010094
25	Кнопки (левая)	EC12020076
25	Кнопки (правая)	Ec12020077
26	Плата дисплея	Aa10040108
27	Невыпадающий винт М4	Eb11060036
28	Шайба	Ec63611869
29	Пластиковая шайба	Ec63611863
30	Винт 3,2х12	Eb69915168
31	Наклейка	Fd14050264

Части гидравлической системы

Номер	Название детали	Артикул
1	Входной гидравлический блок	CB11030027
2, 14	Кольцевая прокладка 16х1,9	EC12030045
3	Датчик NTC накладной СО	AC13040005
3	Датчик NTC накладной СО	AC13040021
4	Насос	AA10010018
5	Трубка входа в теплообменник	CA11020321
6	Уплотнение 3/4	EB69915023
7	Прокладка	EC12030036
8	Битермический теплообменник	AA10070014
9	Предельный термостат	AC62918367
9	Предельный термостат	AC13040020
10	Саморез 2.9х6.5	EB69915077
11	Трубка	CA11020237
12	Выходной гидравлический блок	CB11030110
13	Электронный датчик давления воды СО	AB13050011
16	Клемма	Eb69915037
15	Трубка байпаса	CA11020249
16	Уплотнение 1/2	EB69915026
17	Трубка ХВ	CA11020278
18	Трубка ГВ	CA11020240
19	Винт М6х10	EB69915124
20	Датчик NTC накладной ГВС	AC13040006
20	Датчик NTC накладной ГВС	AC13040022
21	Сбросной клапан	CB11030089
22	Сливная трубка	CA11020229
23	Уплотнение 3/8	EC12030005
24	Трубка подключения расширительного бака	CA11020005
25	Расширительный бак	AA10050012
26	Винт саморез 3.9x9.5	EB69915079
27	Клипса А	PK01010008
29	Пластиковая шайба	Ec63611863
28	Клипса В	PK01010009
29	Датчик протока	AC13040003

Части дымоудаления котла Electrolux Basic X 24 Fi. Часть 1

Номер	Название детали	Артикул
1	Герметичная камера	BA11010218
2	Боковая панель	BA11010050
3	Горелка	AA10060031
4	Винт 3,9х9,5	EB69915212
5	Электрод розжига Fi	DA13010139
6	Винт 3,2х7	EB69915093
7	Передняя панель камеры сгорания	BA11010049
8	Прокладка	EC69915072
9	Стекло	ED63113139
10	Планка	BA10050030
11	Силиконовая трубка	GA1711457
12	Уплотнительное кольцо	ED63115927
13	Трубка камеры сгорания	CA11020024
14	Газовый клапан	AA10021021
15	Винт 3.9x9.5 v.1	EB69915079
16	Уплотнение	GA63115915
17	Винт-саморез 2,9х9,5	EB69915169
18	Винт-саморез 3,9х9,5	EB69915180
19	Уплотнение 1/2	EB69915026

Части дымоудаления котла Electrolux Basic X 24 Fi. Часть 2

Номер	Название детали	Артикул
1	Планка	BA63619805
2	Винт саморез 3.9x9.5 v.1	EB69915079
3	Прессостат вентилятора	AB62818195
4	Трубка силиконовая	GA61711457
5	Винт-саморез 3,9х13	EB69915080
6	Винт-саморез 3,2х7	EB69915093
7	Передняя крышка камеры сгорания	BA11010052
8	Правый дефлектор	BA11050035
9	Переходник	BA11050033
10	Дымосборник	BA11050055
11	Тепловая защитная панель	ED15010035
12	Планка	BA11050029
13	Тепловая защитная панель	ED15010002
14	Тепловая защитная панель	ED15010036
15	Корпус камеры сгорания	BA11010051
16	Переходник	BA11050054
17	Левый дефлектор	BA11050036
18	Вентилятор	AA10020004
19	Трубка Вентури	70101001
20	Трубка	Ed64616985
